   微機保護裝置在電力系統中使用非常廣泛的產品。熟悉產品的原理圖和接線圖是非常有必要的。尤其對于設計者和現場安裝接線的電力人。怎么看微機保護裝置的原理圖和接線圖，我個人總結了以下幾點。

以下介紹拿杭州繼保南瑞電子科技有限公司的產品舉例說明。

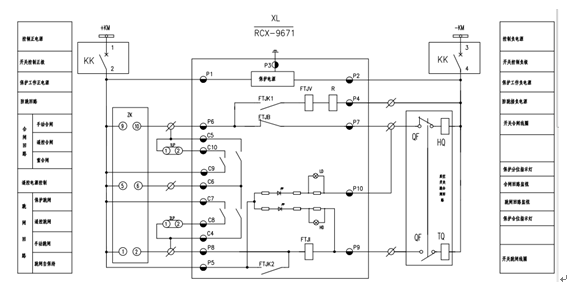

1、先看控制回路，了解保護裝置在控制開關合分的動作過程，如下圖所示：

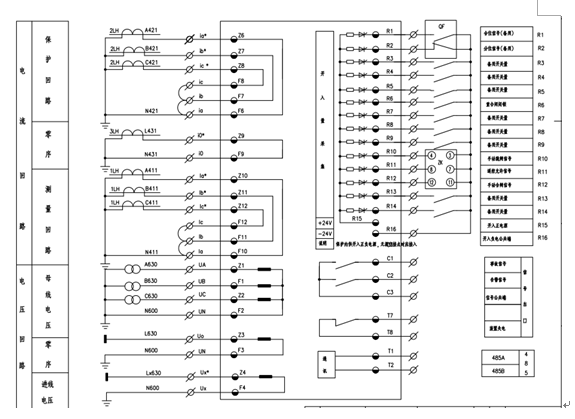

2、看裝置的接線原理圖，了解裝置的實際接線方式，包括保護電流、測量電流、電壓的接線方式等，如下如所示

3、裝置的后備端子圖，在圖中可以看到每個接線的具體位置。
