在分布式光伏發電項目中，需要安裝使用電能質量在線監測裝置。根據《分布式光伏發電系統并網技術規范》，發電系統向本地交流負載供電和向電網送電的質量應滿足諧波、電壓偏差、電壓不平衡、電壓波動和閃變。相關國家標準要求。為此，在選擇電能質量在線監測裝置時，需要滿足實際使用要求。

1、電能質量在線監測裝置安裝在哪里？

電能質量在線監測裝置有幾個安裝位置。通常安裝在并網柜上，接線更方便。并網柜分為高壓并網柜和低壓并網柜。只需直接連接電壓和電流即可。需要注意的是，該電流為測量電流。有時現場實際情況不允許安裝在并網柜上。為此，需要在屏上安裝電能質量在線監測裝置。

2、電能質量在線監測裝置如何連接

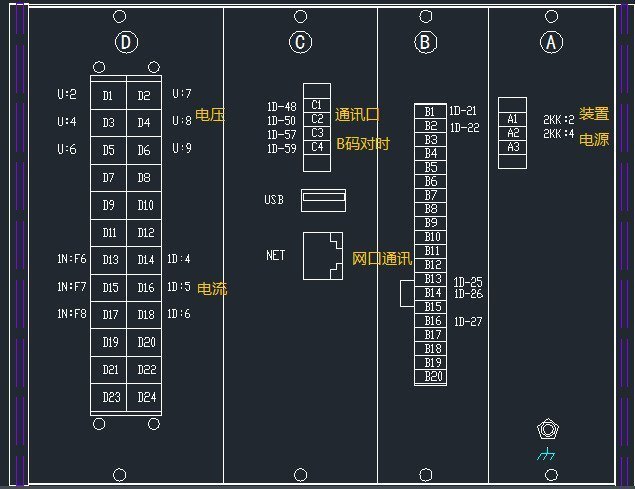

大多數品牌的電能質量在線監測設備，其接線方式都大同小異。如下圖所示，

一般來說，需要連接電壓信號、電流信號、通訊線、時序線等。
