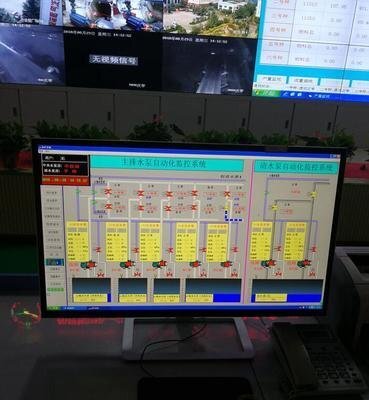

冗余架構是保障泵站LCU控制屏高可靠性的關鍵設計，需結合用戶需求、系統復雜度及成本預算綜合決策。以下從架構類型、技術要點、選型步驟及案例對比展開分析：

一、冗余架構類型與適用場景

1. 硬件冗余

• CPU冗余（雙機熱備）

• 原理：主備CPU實時同步數據，主CPU故障時，備CPU無感切換（<50ms）。

• 適用場景：供水、排水等連續運行泵站，停機損失大。

• 案例：西門子S7-400H/S7-1500R、施耐德Quantum冗余系統。

• 電源冗余

• 原理：雙電源模塊+UPS，一路斷電時自動切換，維持供電。

• 適用場景：無備用電源的偏遠泵站。

• 指標：切換時間≤10ms，UPS續航≥30分鐘。

• 通信冗余

• 原理：雙網口/雙環網（如Profinet IO Ring），單鏈路故障時自動切換。

• 適用場景：分布式泵站網絡。

• 案例：赫斯曼交換機+雙光纖環網。

2. 軟件冗余

• 看門狗機制

• 原理：定時檢測程序運行狀態，超時未響應則重啟模塊。

• 適用場景：低成本小型泵站。

• 數據冗余存儲

• 原理：關鍵參數（如水位、故障記錄）實時寫入雙存儲介質（RAM+Flash）。

• 指標：數據一致性校驗周期≤1秒。

3. 系統級冗余

• 雙泵組冗余

• 原理：主泵組故障時，自動切換至備用泵組（需PLC聯動控制）。

• 適用場景：高負荷泵站（如大型污水處理廠）。

二、冗余架構選型技術要點

1. 可靠性指標

• MTBF（平均無故障時間）：冗余系統MTBF應≥10萬小時。

• MTTR（平均修復時間）：模塊化設計，支持熱插拔，MTTR≤30分鐘。

2. 同步性能

• 數據同步延遲：CPU冗余同步延遲≤10ms，避免控制指令沖突。

• 案例：羅克韋爾ControlLogix冗余系統同步延遲<5ms。

3. 兼容性與擴展性

• 協議兼容：冗余架構需支持主流通信協議（如Modbus TCP、IEC 61850）。

• 擴展能力：預留冗余模塊插槽，支持后期升級。

4. 成本與維護

• 初期投資：冗余架構成本較非冗余高30%~50%。

• 運維成本：備件庫存需包含冗余模塊，維修人員需具備冗余系統調試能力。

三、冗余架構選型步驟

1. 需求分析

• 確定泵站停機損失（如每小時經濟損失）、故障容忍時間（如允許停機≤1分鐘）。

2. 架構匹配

• 根據需求選擇冗余類型（如連續運行泵站優先CPU冗余+電源冗余）。

3. 供應商評估

• 考察供應商冗余系統成熟度（如是否有10年以上應用案例）。

4. 成本效益分析

• 計算冗余系統全生命周期成本（TCO），對比停機損失與冗余投資。

四、冗余架構案例對比

五、直接推薦結果與分析

1. 中小型泵站（投資敏感型）

• 推薦：軟件看門狗+單電源冗余。

• 分析：滿足基本可靠性需求，成本低，適用于低負荷、停機損失小的場景。

2. 大型泵站（高可靠性需求）

• 推薦：CPU冗余（S7-1500R）+雙電源+通信冗余。

• 分析：同步延遲低，切換無感，適用于供水、排水等核心泵站。

3. 高危泵站（安全敏感型）

• 推薦：三重冗余+雙泵組冗余+安全PLC（如施耐德M580 Safety）。

• 分析：符合SIL3認證，故障安全設計，適用于化工、核電等場景。

六、總結

• 優先匹配停機損失：停機損失越大，冗余級別越高。

• 平衡成本與可靠性：通過MTBF/MTTR分析，選擇性?xún)r(jià)比最高的冗余方案。

• 關注同步與兼容性：確保冗余系統無感切換，并支持現有設備協議。

通過以上分析，可為用戶提供清晰、可落地的冗余架構選型方案，確保泵站LCU控制屏在可靠性、成本與擴展性之間取得最佳平衡。
