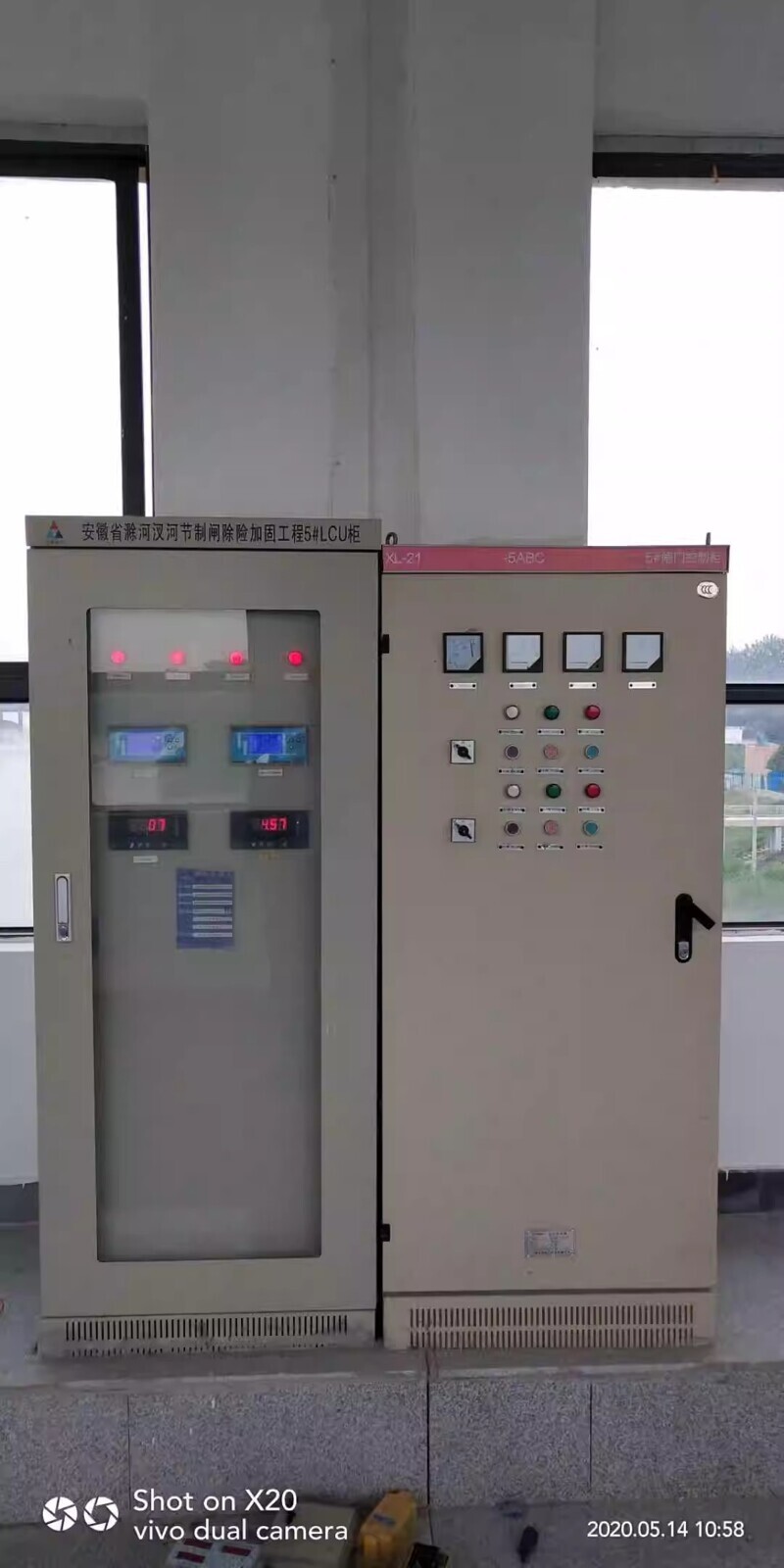

閘門LCU控制屏的組成和安裝方式如下：

閘門LCU控制屏的組成

1. 核心組件

• CPU模塊：執行計算與邏輯處理，是控制屏的“大腦”。

• PLC部件：處理輸入信號并輸出控制命令，實現自動化控制邏輯。

• 存儲卡模塊：存儲運行數據與配置參數，支持歷史數據追溯。

• 電源模塊：為內部設備提供穩定電源，確保系統持續運行。

2. 輸入輸出模塊

• 數字量輸入模塊：連接開關信號（如限位開關、按鈕），實現狀態監測。

• 數字量輸出模塊：控制繼電器、接觸器等開關設備，執行啟停操作。

• 模擬量輸入模塊：連接傳感器（如壓力、溫度、流量傳感器），采集實時數據。

• 模擬量輸出模塊：調節閥門、執行器等設備，實現精準控制。

3. 通信與顯示組件

• 485通訊模塊：支持設備間數據交換，兼容Modbus等協議。

• 觸摸屏：顯示運行參數、狀態信息及操作菜單，支持觸摸交互。

• 指示燈：直觀顯示設備狀態、警告或故障信息。

4. 輔助組件

• 繼電器：實現電氣隔離與信號放大，增強系統穩定性。

• 溫濕度控制器：監測并調節柜內環境，防止設備過熱或受潮。

• 交換機：支持網絡通信，實現多設備互聯。

• 柜體：采用不銹鋼或抗腐蝕材料，具備防塵、防水、抗干擾特性。

閘門LCU控制屏的安裝步驟

1. 選擇安裝位置

• 優先選擇干燥、通風良好且無腐蝕性氣體或液體的環境。

• 確保位置便于操作和觀察，避免陽光直射與潮濕環境。

2. 固定控制屏

• 使用合適的支架或框架固定控制屏，確保其穩固性。

• 安裝過程中注意避免劇烈震動，防止內部元件損壞。

3. 連接電源與信號線

• 提供穩定電源，并采取防雷措施（如安裝電源防雷器）。

• 正確連接所有信號線，遵循“先測試、后連接”原則，確保連續性且無短路。

• 對接口進行絕緣處理，避免電氣故障。

4. 接地與調試

• 確?？刂破亮己媒拥?，防止靜電和電磁干擾。

• 完成安裝后進行系統調試，驗證功能與通信是否正常。

5. 提供操作文檔

• 編制詳細的操作和維護手冊，指導用戶日常使用與故障排查。

• 定期進行維護檢查，確保系統長期穩定運行。
