   接觸器在低壓配電柜中經常會使用到，在圖紙中通常用KM符號表示。下面簡單的介紹一下接觸器。

1、接觸器的功能

   接觸器主要用于控制電動機、電熱設備、電焊機、電容器組等，能頻繁地接通或斷開交直流主電路，實現遠距離自動控制。它具有低電壓釋放保護功能，在電力拖動自動控制線路中被廣泛應用。

2、接觸器有交流接觸器和直流接觸器兩大類型。

   下面介紹交流接觸器。

3、交流接觸器的組成部分

（1）電磁機構：電磁機構由線圈、動鐵心（銜鐵）和靜鐵心組成。

（2）觸頭系統：交流接觸器的觸頭系統包括主觸頭和輔助觸頭。主觸頭用于通斷主   電路，有3對或4對常開觸頭；輔助觸頭用于控制電路，起電氣聯鎖或控制作用，通常有兩對常開兩對常閉觸頭。

（3）滅弧裝置：容量在10A以上的接觸器都有滅弧裝置。對于小容量的接觸器，常采用雙斷口橋形觸頭以利于滅??；對于大容量的接觸器，常采用縱縫滅弧罩及柵片滅弧結構。

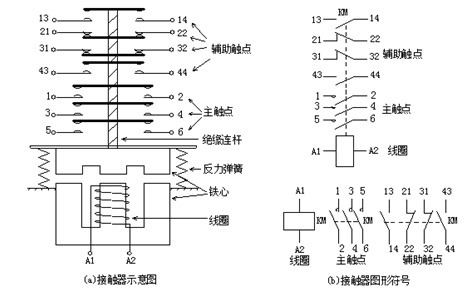

（4）其他部件：包括反作用彈簧、緩沖彈簧、觸頭壓力彈簧、傳動機構及外殼等。接觸器上標有端子標號，線圈為A1、A2，主觸頭1、3、5接電源側，2、4、6接負荷側。輔助觸頭用兩位數表示，前一位為輔助觸頭順序號，后一位的3、4表示常開觸頭，1、2表示常閉觸頭。

   以上為接觸器的介紹，對于接觸器的控制原理很簡單，當線圈接通額定電壓時，產生電磁力，克服彈簧反力，吸引動鐵心向下運動，動鐵心帶動絕緣連桿和動觸頭向下運動使常開觸頭閉合，常閉觸頭斷開。當線圈失電或電壓低于釋放電壓時，電磁力小于彈簧反力，常開觸頭斷開，常閉觸頭閉合。
