   在光伏發電系統中，根據光伏并網系統是否允許通過配電變壓器向主電網饋電，一般分為可逆流光伏并網發電系統和不可逆流光伏并網發電系統。對于不可逆的光伏發電系統，要求安裝防逆流保護裝置，也稱為逆功率保護裝置。

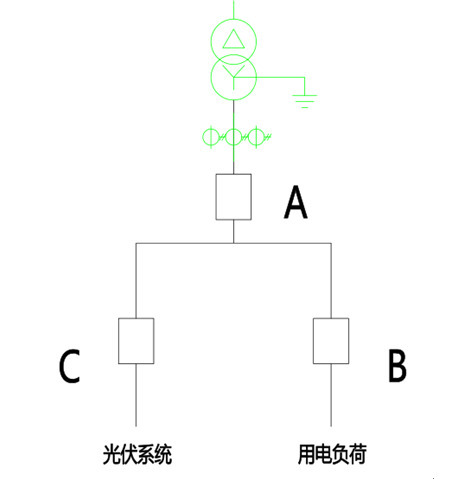

以上圖為例：

1、 如果 C處光伏發電的功率＜ B處負荷的功率，說明光伏發電無法滿足負載需求的情況下，仍然有部分電流從 400V電網流向負荷，無需防逆流；

2、 如果 C處光伏發電的功率＞ B處負荷的功率，說明光伏發電已經大于負載需求的情況下，會有部分電流流向 400V電網負荷，此時就需要防逆流裝置。

a.在光伏電源為多個的情況下，可以選擇切除一個或幾個，直至 C處光伏發電的功率≤ B處負荷的功率。

b.在光伏電源僅為 1 個的情況下，可以選擇限功率光伏發電或增大負荷負載，直至 C處光伏發電的功率≤ B處負荷的功率。

3、 若在 B、C兩處增設智能電度表，進行光伏發電量 B與負荷負載 C的信息采集和比較，并通過選擇限功率光伏發電或增大負荷負載進行防逆流功能。

4、 通常做法是在 A處增加 1 只雙向電度表或單向電度表（以 400V電網流向負荷負載為正），如果發現電流為正，則選擇限功率光伏發電或增大負荷負載。

   綜上為逆功率保護裝置的實際應用情況。對于自發自用余電不并網的項目目前還是比較多。由于手續簡單，光伏發電安裝可以供自己內部消耗，無論從經濟上還是其它方面來講，都是比較合適的。
