   隨著我國居民生活水平的日益提高，對電力的需求和依賴也越來越高，對電能質量的要求也越來越嚴格。我國的供電主要靠國家電網供電，電力缺口也隨著經濟的發展，逐漸增大。對于很多大型企業，為了保證供電的可靠性，都會使用備自投保護裝置，備自投保護裝置是微機保護的一種，通?？梢苑譃檫M行備自投保護測控裝置和母聯備自投保護測控裝置。一般在10KV 電壓等級使用比較多的，那么10千伏備自投工作原理是什么？

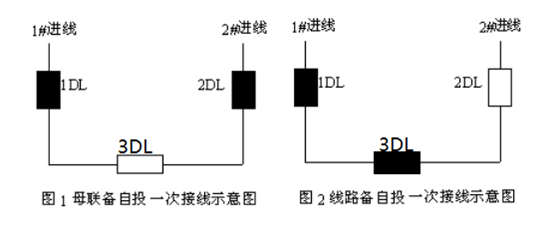

不管是進線備自投原理還是母聯備自投原理，簡單的說就是三投二，三個開關只能投入使用兩個。

母聯備自投實現原理

1）1#進線和2#進線電壓正常

2）1DL與2DL開關在合位，3DL開關在分位

3）無外部閉鎖信號，包括電氣閉鎖、機械閉鎖、PT斷線閉鎖等

4）備自投保護投入

當充電完成后，進線1或者進線2其中一條進線出現問題時，故障線路開關斷開，母聯3DL開關合閘

進線備自投實現原理

進線備自投（以正常情況下進線1開關閉合，進線2開關斷開舉例）

1）1#進線和母聯電壓正常

2）1DL與3DL開關在合位，2DL開關在分位

3）無外部閉鎖信號，包括電氣閉鎖、機械閉鎖、PT斷線閉鎖等

4）備自投保護投入

當充電完成后，當進線1出現故障，此時跳開進線1開關1DL、閉合進線2開關2DL
