   光伏發電是目前比較好的發電模式，通過太陽能電池板，將光能轉換成電能供人們使用。隨著行業的發展，光伏發電可謂是遍地都是。其中分布式光伏是一種相對裝機容量小的發電系統。并網電壓等級一般為10KV、400V和220V。一般安裝位置為廠房屋頂、商業屋頂、農村屋頂或一些閑置的空地。在電氣方面，為了保證安全運行，多數會使用防孤島保護裝置。其主要功能為高壓保護、低壓保護、高頻保護、低頻保護等。但對于一些分布式光伏電站，要求自發自用，余電不讓并網。也可以說光伏電站連網但不并網。此時需要使用的是逆功率保護。

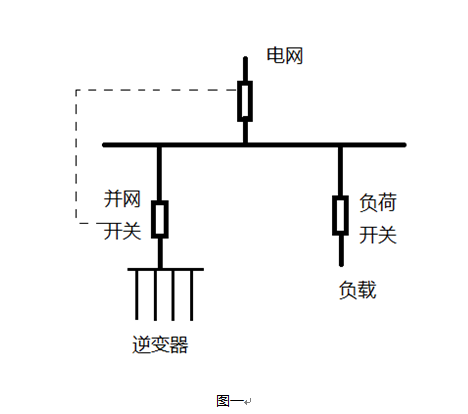

   逆功率保護裝置也稱為防逆流保護裝置。作用為檢測并網點的功率，當反方向出現功率時，即為逆功率，達到保護定值后，跳開并網開關。如圖一所示，一般這類電站屬于自發自用余電禁止并網。此時正常情況下光伏發的電和電網的電同時供負載運行。當光伏發電量大于負載用電時，此時電網開關會有反方向的電流入電網。為此逆功率保護裝置動作。當逆功率消失時，合并網開關。目前逆功率保護有的廠家是可以做到八路出口，合四路跳四路。

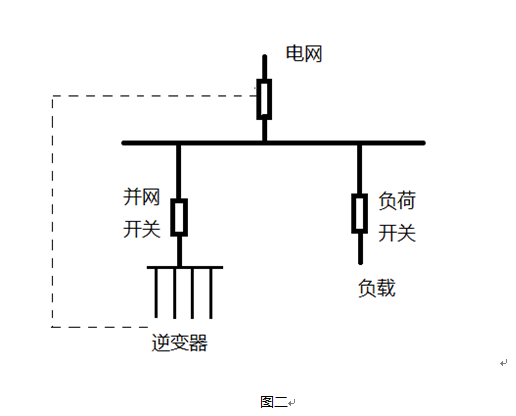

   然而對于有些電站也是要求使用逆功率保護，但是要求實時調節，即檢測并網點的功率方向?qū)崟r(shí)調節逆變器的有功輸出功率或啟停逆變器。這有點類似于集中式光伏電站中的AGC有功控制系統。一般是由類似通訊管理機的設備來完成的。通過485通訊線，給各個逆變器下達指令，理論上是可以達到實時調控，如圖二所示。但實際使用過程中相對前者會有幾個問題需要考慮。

1、安裝調試相對比較麻煩，前者屬于微機保護裝置，安裝在配電柜最后，設置好參數即可使用。后者需要根據實際逆變器的規約參數做通訊，逆變器廠家不同，型號不同，規約參數也不一樣，需要現場人員調試。

2、成本問題。相對前者，后者的成本就相對比較高，對于一個小型的光伏發電來講不太合適。

  逆功率保護裝置在自發自用余電不讓并網的系統中使用的比較多。使用微機保護裝置實現電站中的逆功率保護在實際應中比較廣泛。而使用通信管理機來實現此功能市場使用的比較少，而且技術也不成熟。相信不久的將來，中國的電力設備技術會越來越完善。技術水平和安全性更高。
