光伏發電二次設備主要指的是對光伏發電系統中的一次設備（如光伏電池板、逆變器、變壓器等）進行監視、測量、控制和保護的設備。這些設備在光伏發電系統中起著至關重要的作用，確保了系統的安全、可靠和高效運行。以下是一些常見的光伏發電二次設備及其作用：

1. 通訊屏

• 組成：由通訊管理機、交換機、GPS對時設備等組成。
• 作用：采集數據、轉發數據，同時給微機保護裝置對時，確保整個系統的同步性。

2. 微機保護裝置

• 安裝位置：一般安裝在高壓開關柜上。
• 作用：當進線開關檢測到故障時，保護裝置會迅速動作跳閘，切斷故障電路，防止事故擴大。

3. 綜合保護屏

• 組成：包括防孤島保護裝置、故障解列裝置和電能質量在線監測裝置。
• 作用：
  • 防孤島保護裝置：監測電壓異常，當檢測到孤島現象時迅速切斷并網點開關，防止孤島運行對電網和設備的損害。
  • 故障解列裝置：針對電壓故障、頻率故障等異常情況設置，當檢測到異常時迅速動作，確保系統安全。
  • 電能質量在線監測裝置：監測并網點的電壓和電流，包括暫態和穩態數據，以及高次諧波、閃變等，確保電能質量。

4. 后臺監控系統

• 組成：由主機、顯示器、鍵盤、鼠標、打印機、音響等組成。
• 作用：實時監控變電站內的數據，可以遠程控制一些電站開關的合分閘，調節電氣設備參數等，為電站運行提供全面的監控和管理。

5. 遠動通訊屏

• 組成：由遠動通訊裝置、規約轉換器、交換機、防雷器等組成。
• 作用：將站內供電調度中心需要的數據通過遠動裝置上送到調度中心，實現遠程監控和數據傳輸。

6. 安全自動屏

• 組成：由故障解列裝置、防孤島保護裝置等二次設備組成。
• 作用：針對電壓故障、頻率故障等異常情況設置保護設備，確保系統安全穩定運行。

7. 電能質量在線監測裝置

• 類型：一般選擇A類產品。
• 作用：監測并網點的電壓和電流質量，確保電能質量符合標準。

8. 無線傳輸設備（GPRS設備）

• 作用：將站內數據通過無線方式上送到調度中心，實現遠程數據傳輸和監控。

9. 電能采集終端

• 作用：采集電度表數據，并將數據上傳至調度端，為電站的電量計量和結算提供依據。

10. 其他設備

• 分布式光伏群調群控系統：實現光伏電站的群調群控功能，提高系統的整體運行效率。
• AGC/AVC控制柜：自動發電控制（AGC）和自動電壓控制（AVC）設備，用于優化電站的發電和電壓調節。
• 智能箱變測控裝置：集成多種測控功能于一體的智能設備，提高箱變的運行管理效率。

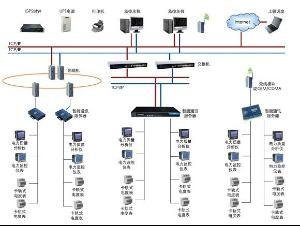

• 光伏電站監控系統：全面監控光伏電站的運行狀態，包括電池陣列、逆變器、交直流配電柜等設備。
• 頻率電壓緊急控制裝置：在頻率和電壓異常時迅速采取措施保護系統安全。
• 逆功率保護裝置：防止逆變器向電網輸送逆功率導致設備損壞。

這些光伏發電二次設備共同構成了光伏發電系統的“大腦”，通過數據采集、通訊控制、保護安全和信息處理等功能，確保了光伏發電系統的安全、可靠和高效運行。隨著技術的不斷進步和光伏發電行業的快速發展，這些設備也在不斷更新?lián)Q代，以滿足更高的運行要求和市場需求。
