光伏發電并網系統，主要由光伏電池陣列、匯流箱、光伏系統控制器、逆變器、電池組設備、配電變壓系統等組成。

本發明涉及一種將一系列的光伏模塊并聯成一組，利用一臺光電變換裝置將太陽能轉變成電能的方法；母線盒，用來對上側的光伏電池組進行收納，以達到逆變電源的電壓需求；在此基礎上，由逆變器輸出的低壓 AC電流經升壓變壓器提升到電力系統中，最后進入電力系統。

在電能質量監控中，光伏電站的監控中，最重要的是什么參數？

電能質量監測儀是指在電力系統接入之前，對電力系統中各種參數進行實時監測的設備。

1.光伏發電系統中的諧波、高次諧波與諧波群

目前，太陽能發電系統普遍采用的是脈動調制器，該調制器的工作原理是將直流電源變換成交流電源，但該變換過程會引起較大的諧波。逆變電源的開關器件特性決定了其在整倍頻附近會產生較大的高次諧波。這樣的諧波可以扭曲電流。在配電網絡中，線路的阻抗很大，其中的諧波是不可忽略的。

2.電力生產的可變

因?yàn)檎餍?/span>的控制系統的功率系數通常在0.99左右，所以必須對系統的無功進行補償。對電力系統的有功、無功進行實時監測。

3.電壓漲落與閃爍

電壓波動指的是一系列有規律的變化，也就是振幅一般不超過0.9~1.1 p. u.范圍內的一系列電壓隨機變化，通常被稱為閃變。光照條件對太陽能電池板的發電效率也有較大的影響。由于太陽能電池板的“波動性”、“間歇性”等三大周期特性，使得其在運行過程中容易發生“波動性”、“間歇性”等現象，造成了系統的電壓波動性、閃變等。

4.電壓偏差

大規模 DPV的起動將引起電壓偏差。電力質量監測系統實現后臺統一管理：由于光伏大規模并網發電，大量逆變器接入電網，電壓誤差、諧波、高諧波、高諧波、電壓波動和閃存等問題，會造成電網質量惡化。因此，要想對電網光伏并網模式進行實時檢測，就需要對電力質量進行在線監測，實現統一管理的后臺監控。

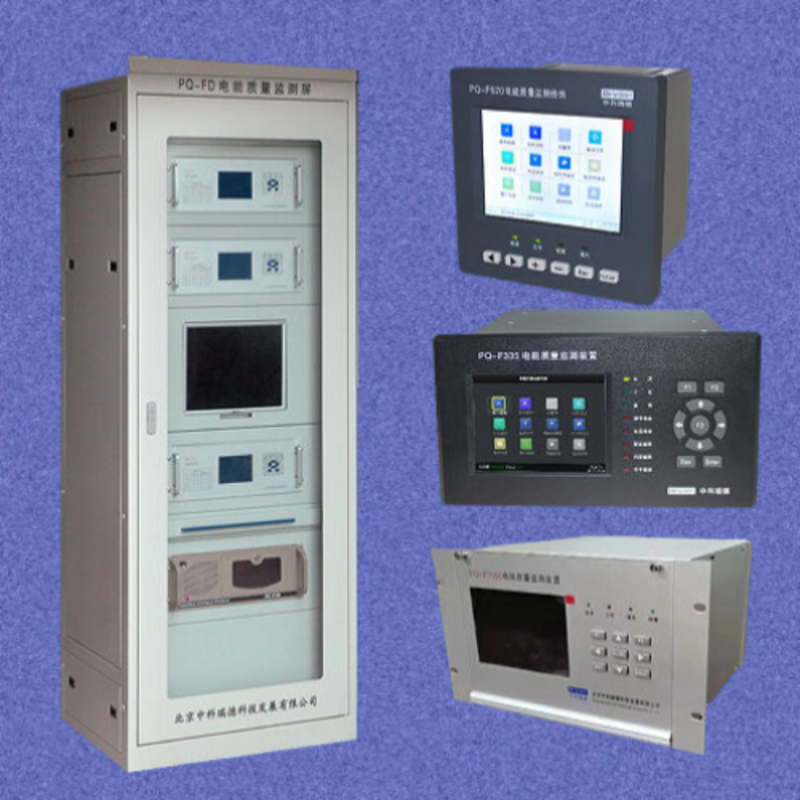

高美測儀的電力品質監測系統，與其相匹配的分析與管理軟件，其操作簡便，具有全面的分析功能，并利用 ITIC圖形，圖表，報告，報告，報告等綜合性的工具，能夠迅速的找出對電力品質有影響的因素，為電力品質的管理提供充足的，直觀的數據依據；同時還具有對用戶、授權等多種監測設備進行集中管理的功能。
