泵站自動化及信息管理系統綜合運用計算機技術、自動控制技術、通信信息技術等，實現對泵站的設施設備和生產過程進行實時監 測和控制，具備完善的測量、控制、保護和監視功能。

   系統采用分層、分布式結構設計，整個系統分為三層：監控層、網絡層、設備層。系統通過現場總線、 工業以太網等實現網絡互聯，其容量大、速度快、實時性、開放性好，具備良好的可擴展性。

監控層

   泵站自動化系統中監控層由監控系統軟件及計算機與網絡設備組成，完成水泵機組、閘門、高/低壓開關 柜、電能計量表、直流電源系統等設備的集中監控。硬件設備配置有監控計算機、交換機、打印機、UPS電 源等，軟件則配置泵站計算機監控系統組態軟件。

   業務應用：在構建泵站計算機監控系統和視頻監視系統的基礎上，可根據需要配置建設泵站信息管理系 統。利用數據采集與傳輸技術、計算機網絡技術、數據庫技術、多媒體技術等搭建泵站信息管理系統，實現 泵站遠程控制、實時運行信息管理、工程信息管理、泵站優化調度、水費征收管理、辦公政務管理等，提供 Web信息發布與服務，滿足泵站業務應用的需求，提升泵站的管理水平。

網絡層

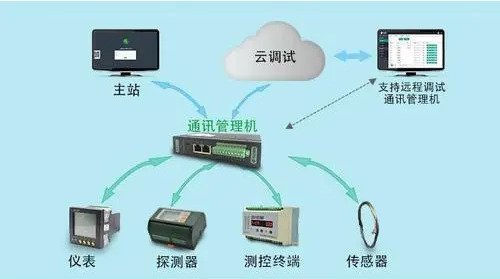

   網絡層一般采用現場總線、工業以太網等方式，主要包括通訊管理機、工業以太網交換機，完成下層設 備層智能單元和上層站控層監控主機間的連接，進行數據傳輸，包括通信協議的轉換，實現底層設備和監控 主機間的無縫連接。

設備層

   安裝在控制室、配電室內、高低壓開關柜或配電柜內 的現場設備，如泵組控制PLC或智能嵌入式測控裝置、微 機保護測控裝置、智能電力儀表、傳感器等，負責采集現 場的電氣參數、環境溫濕度參數、電氣設備溫度參數等， 通過視頻攝像機觀察現場場景，實現可視化，并將現場設 備的信息并上傳給監控主機，同時接收來自監控主機的控 制指令。設備層可采用以太網或基于標準Modbus協議的 現場總線構建。傳感器等通過有線或無線的方式將采集數據傳至相應的智能采集單元。有線方式，現場設備可采用4～ 20mA直流模擬量的形式，應用電纜傳至相應的智能單元采集；無線方式，可應用紅外線、GPRS、ZigBee等技 術傳至智能單元采集。
