   在電力系統中，電力設計院和其它電力設計部門主要的職責是根據現場的實際需要，并參照行業的設計規范。同時考慮設備的技術參數等等做出電氣圖紙和項目技術規范。屬于項目前期非常重要的一項工作。關于電氣圖紙，主要大體可以分為原理圖和接線圖。其中電氣接線圖是根據電氣設備和電器元件的實際位置和安裝情況繪制的，只用來表示電氣設備和電器元件的位置、配線方式和接線方式，而不明顯表示電氣動作原理。主要用于安裝接線、線路的檢查維修和故障處理。

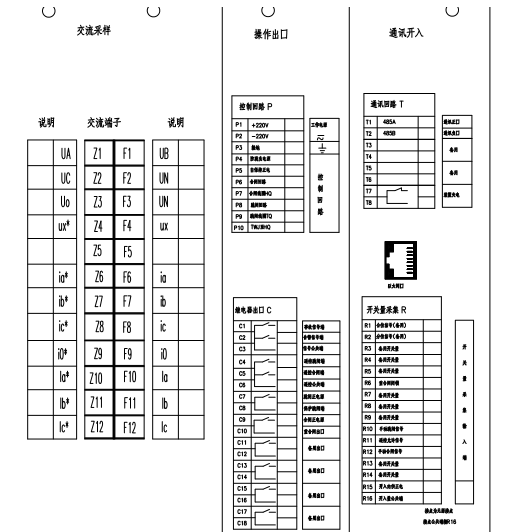

下面簡單介紹一下接線圖

1、接線圖中一般示出如下內容：電氣設備和電器元件的相對位置、文字符號、端子號、導線號、導線類型、導線截面、屏蔽和導線絞合等。

2、所有的電氣設備和電器元件都按其所在的實際位置繪制在圖紙上，且同一電器的各元件根據其實際結構，使用與電路圖相同的圖形符號畫在一起，并用點畫線框上，其文字符號以及接線端子的編號應與電路圖中的標注一致，以便對照檢查接線。

3、接線圖中的導線有單根導線、導線組（或線扎）、電纜等之分，可用連續線和中斷線來表示。凡導線走向相同的可以合并，用線束來表示，到達接線端子板或電器元件的連接點時再分別畫出。在用線束表示導線組、電纜等時可用加粗的線條表示，在不引起誤解的情況下也可采用部分加粗。另外，導線及套管、穿線管的型號、根數和規格應標注清楚。

   電氣設備使用的電氣接線圖是用來組織排列電氣設備中各個零部件的端口編號以及該端口的導線電纜編號，同時還整理編寫接線排的編號，以此來指導設備合理的接線安裝以及便于日后維修電工盡快查找故障

   電力系統的電氣接線圖主要顯示該系統中發電機、變壓器、母線、斷路器、電力線路等主要電機、電器、線路之間的電氣接線；由電氣接線圖可獲得對該系統的更細致的了解。

   以上為電力接線圖的介紹，很多時候，只有接線圖正確，才能保證現場接線的正確，如有有一根線錯誤，那么在項目聯跳過程中就會出現問題。有時候一個小小的問題，都要浪費很長時間來處理。由此可以看出電氣接線圖的正確性的重要性。
