   對于電度表，大家并不陌生。不僅在工業電網中使用，在我們平時用電都會涉及到該產品。對于電度表的認知，簡單的可以理解為是用來測量電能的儀表，俗稱電度表。對于當下使用最多的當屬電子電度表，而機械電度表也特定的場所也有使用。那么這兩種電表的原理是什么？

1、機械電度表工作原理

   當電能表接入電路時,電壓線圈和電流線圈產生的磁通穿過圓盤,這些磁通在時間和空間上不同相,分別在圓盤上感應出渦流

   由于磁通與渦流的相互作用而產生轉動力矩使圓盤轉動,因磁鋼的制動作用,使圓盤的轉速達到勻速運動

   由于磁通與電路中的電壓和電流成正比例,使圓盤在其作用下以正比于負載電流的轉速運動,圓盤的轉動經蝸桿傳動到計度器,計度器的示數就是電路中實際所使用的電能。

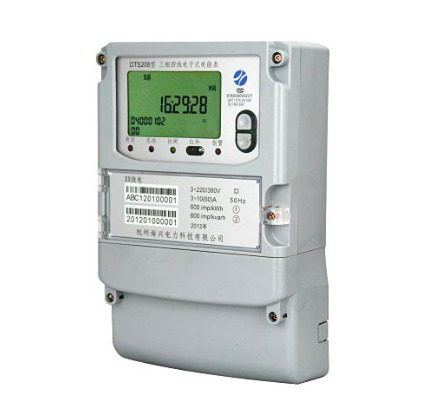

2、電子電度表基本原理

   電子式電度表是利用電子電路/芯片來測量電能。用分壓電阻或電壓互感器將電壓信號變成可用于電子測量的小信號,用分流器或電流互感器將電流信號變成可用于電子測量的小信號。利用專用的電能測量芯片將變換好的電壓、電流信號進行模擬或數字乘法,并對電能進行累計,然后輸出頻率與電能成正比的脈沖信號。脈沖信號驅動步進馬達帶動機械計度器顯示,或送微計算機處理后進行數碼顯示。

   以上為兩種電表的介紹，文章來自電力微機保護網。
